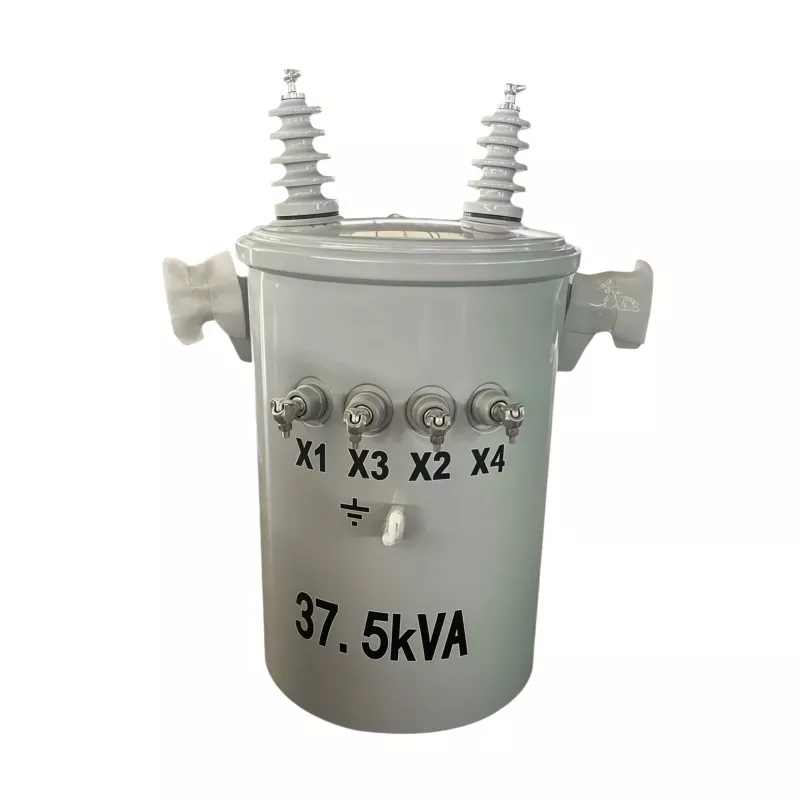

ໝໍ້ແປງໄຟ 37.5KVA

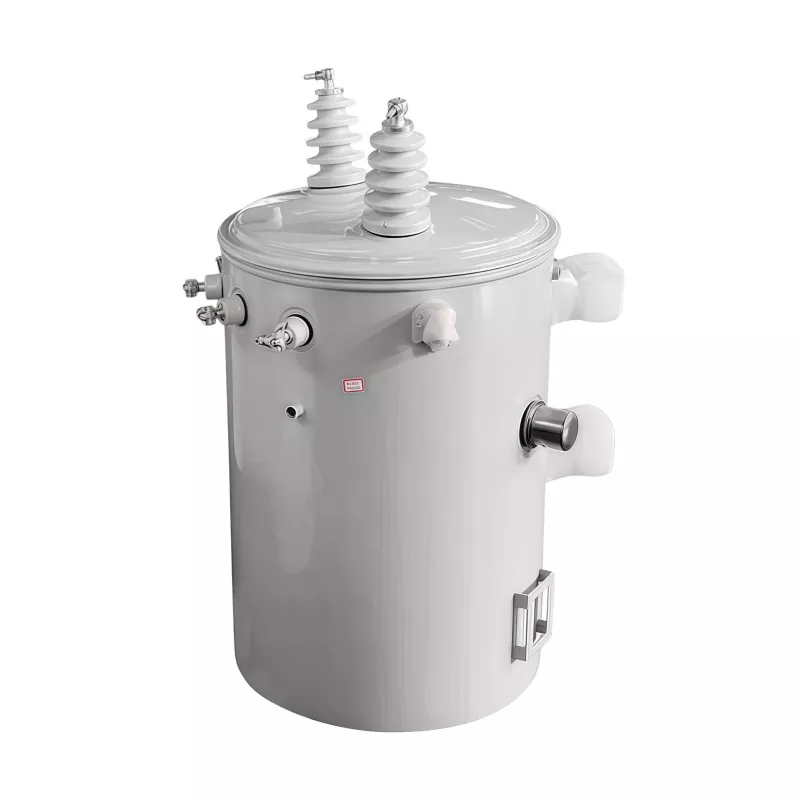

A 37.5KVA Pole-Mounted Transformer ເປັນຫມໍ້ແປງໄຟຟ້າທີ່ຕິດຕັ້ງຢູ່ໃນເສົາໄຟຟ້າເພື່ອຫຼຸດຜ່ອນກະແສໄຟຟ້າແຮງດັນກາງຈາກສາຍໄຟຟ້າໄປສູ່ແຮງດັນຕ່ໍາທີ່ໃຊ້ໄດ້ສໍາລັບເຄື່ອງໃຊ້ໄຟຟ້າໃນທີ່ຢູ່ອາໄສ, ການຄ້າ, ກະສິກໍາ, ແລະອຸດສາຫະກໍາເບົາ. ດ້ວຍຄວາມຈຸ 37.5 ກິໂລໂວນ-ແອມເປເຣສ (KVA), ມັນຖືກນໍາໃຊ້ທົ່ວໄປໃນລະບົບຈໍາຫນ່າຍໄຟຟ້າເທິງຫົວເພື່ອໃຫ້ການສະຫນອງໄຟຟ້າທີ່ມີຄວາມຫມັ້ນຄົງ, ປະສິດທິພາບ, ແລະເຊື່ອຖືໄດ້ໃນຕົວເມືອງແລະຊົນນະບົດ. ການອອກແບບຕິດເສົາແບບກະທັດຮັດຂອງມັນຊ່ວຍປະຫຍັດພື້ນທີ່ໃນພື້ນທີ່, ເຮັດໃຫ້ການຕິດຕັ້ງງ່າຍ, ແລະສະຫນັບສະຫນູນເຄືອຂ່າຍການແຈກຢາຍພະລັງງານທີ່ມີປະສິດທິພາບ.

ຫຼັກການການເຮັດວຽກ

ໝໍ້ແປງທີ່ຕິດຢູ່ເສົາໄຟຟ້າ ເຮັດວຽກໂດຍອີງໃສ່ຫຼັກການຂອງ induction ແມ່ເຫຼັກໄຟຟ້າ.

ການປ້ອນຂໍ້ມູນແຮງດັນສູງ

ກະແສໄຟຟ້າແຮງດັນຂະໜາດກາງ ຫຼື ແຮງດັນສູງແມ່ນສະໜອງໃຫ້ກັບກະແສລົມຂັ້ນຕົ້ນຜ່ານສາຍກະຈາຍຢູ່ເໜືອຫົວ.

ການຜະລິດພາກສະຫນາມແມ່ເຫຼັກ

ເມື່ອກະແສໄຟຟ້າສະຫຼັບໄຫຼຜ່ານກະແສລົມປະຖົມ, ມັນຈະສ້າງສະຫນາມແມ່ເຫຼັກທີ່ປ່ຽນແປງພາຍໃນຫຼັກຂອງຫມໍ້ແປງ.

ການຫັນປ່ຽນແຮງດັນ

ພາກສະຫນາມແມ່ເຫຼັກນີ້ induces ແຮງດັນໃນ winding ທີສອງ. ອີງຕາມອັດຕາສ່ວນການຫັນລະຫວ່າງ windings, ແຮງດັນໄຟຟ້າແມ່ນກ້າວລົງໄປໃນລະດັບທີ່ຕ່ໍາກວ່າ.

ການສະຫນອງຜົນຜະລິດທີ່ຫມັ້ນຄົງ

ຫຼັງຈາກນັ້ນ, ໄຟຟ້າແຮງດັນຕ່ໍາທີ່ຫັນປ່ຽນຈະຖືກສົ່ງໃຫ້ຜູ້ໃຊ້ທີ່ຢູ່ອາໄສ, ການຄ້າ, ຫຼືອຸດສາຫະກໍາທີ່ມີການປະຕິບັດທີ່ຫມັ້ນຄົງ.

ຄໍາຮ້ອງສະຫມັກ

ໝໍ້ແປງໄຟທີ່ຕິດຢູ່ກັບເສົາ 37.5KVA ຖືກອອກແບບມາສໍາລັບລະບົບການແຈກຢາຍການໂຫຼດຕ່ຳຫາກາງ, ຫຼຸດກະແສໄຟຟ້າແຮງດັນປານກາງໄປສູ່ແຮງດັນຕໍ່າທີ່ໃຊ້ໄດ້ຢ່າງມີປະສິດທິພາບສຳລັບຜູ້ໃຊ້ສຸດທ້າຍ. ມັນຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນສະຖານະການດັ່ງຕໍ່ໄປນີ້:

ການແຜ່ກະຈາຍພະລັງງານທີ່ຢູ່ອາໄສ

ເຫມາະສໍາລັບເຂດທີ່ຢູ່ອາໄສ, ບ້ານຊົນນະບົດ, ແລະຊຸມຊົນຂະຫນາດນ້ອຍ, ການສະຫນອງໄຟຟ້າທີ່ຫມັ້ນຄົງສໍາລັບການເຮັດໃຫ້ມີແສງ, ເຄື່ອງໃຊ້ໃນເຮືອນ, ແລະການບໍລິໂພກພະລັງງານປະຈໍາວັນ.

ໂຄງການໄຟຟ້າຊົນນະບົດ

ຖືກນໍາໃຊ້ທົ່ວໄປໃນການຂະຫຍາຍຕາຂ່າຍໄຟຟ້າຊົນນະບົດແລະລະບົບການສະຫນອງພະລັງງານໃນເຂດຫ່າງໄກສອກຫຼີກເນື່ອງຈາກການຕິດຕັ້ງງ່າຍດາຍແລະຄວາມຕ້ອງການບໍາລຸງຮັກສາຕ່ໍາ.

ລະບົບໄຟຟ້າກະສິກຳ

ເຫມາະສໍາລັບກະສິກໍາ, ລະບົບຊົນລະປະທານ, ສະຖານທີ່ລ້ຽງສັດ, ແລະເຮືອນແກ້ວ, ປັ໊ມນ້ໍາພະລັງງານ, ມໍເຕີ, ແລະເຄື່ອງຈັກກະສິກໍາ.

ສິ່ງອຳນວຍຄວາມສະດວກທາງດ້ານການຄ້າຂະໜາດນ້ອຍ

ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນຫ້ອງການຂະຫນາດນ້ອຍ, ຮ້ານຂາຍຍ່ອຍ, ສະຖານີອາຍແກັສ, ກອງປະຊຸມ, ແລະສະຖານທີ່ເກັບຮັກສາສໍາລັບການສະຫນອງໄຟຟ້າການຄ້າທີ່ຫມັ້ນຄົງ.

ຄໍາຮ້ອງສະຫມັກອຸດສາຫະກໍາແສງສະຫວ່າງ

ນຳໃຊ້ໃນໂຮງງານຂະໜາດນ້ອຍ, ໂຮງງານປຸງແຕ່ງ, ແລະສິ່ງອຳນວຍຄວາມສະດວກໃນການບຳລຸງຮັກສາ ທີ່ມີຄວາມຕ້ອງການພະລັງງານປານກາງ.

ໂຄງການສະໜອງໄຟຟ້າຊົ່ວຄາວ

ທົ່ວໄປໃນສະຖານທີ່ກໍ່ສ້າງແລະໂຄງການວິສະວະກໍາກາງແຈ້ງຊົ່ວຄາວຮຽກຮ້ອງໃຫ້ມີການແຈກຢາຍພະລັງງານທີ່ມີຄວາມຍືດຫຍຸ່ນແລະເຊື່ອຖືໄດ້.

ລອງມາເບິ່ງວ່າ GUANGBIAN ສ້າງອັນໃດແທ້.

ຂັ້ນຕອນທີ 1: ການຜະລິດຫຼັກ

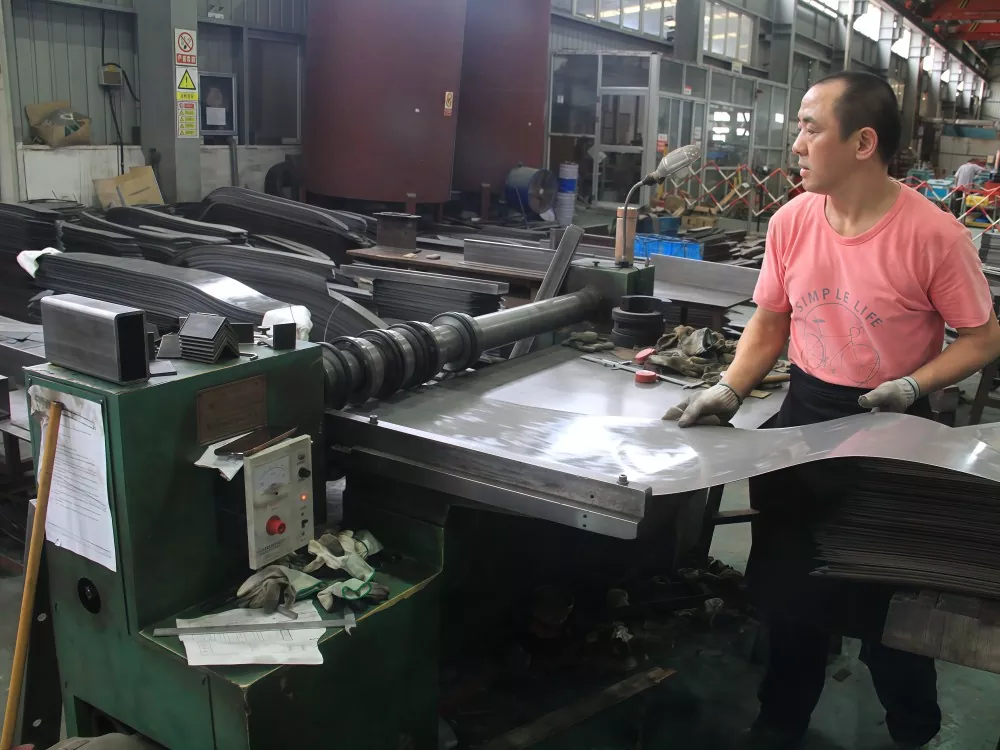

ຫຼັກເລີ່ມຕົ້ນດ້ວຍເຫຼັກຊິລິຄອນທີ່ເນັ້ນເມັດພືດ. ຄຸນສົມບັດສະນະແມ່ເຫຼັກທີ່ຍິ່ງໃຫຍ່, ແຕ່ມັນເສື່ອມ - ທ່ານບໍ່ສາມາດຕີມັນຄືກັບເຫຼັກປົກກະຕິ.

ພວກເຮົາຕັດແຜ່ນເປັນຂະຫນາດສະເພາະ, ຫຼັງຈາກນັ້ນ stack ໃຫ້ເຂົາເຈົ້າ layer ໂດຍ layer ກ່ຽວກັບອຸປະກອນພິເສດ. ຂໍ້ຕໍ່ຂອງແຕ່ລະຊັ້ນແມ່ນຖືກຊົດເຊີຍຈາກຫນຶ່ງຂ້າງລຸ່ມນີ້, ເຊິ່ງເຮັດໃຫ້ຊ່ອງຫວ່າງທາງອາກາດຢູ່ໃນເສັ້ນທາງແມ່ເຫຼັກຫນ້ອຍ. ເມື່ອພວກເຮົາບັນລຸຄວາມຫນາຂອງເປົ້າຫມາຍ, stack ທັງຫມົດໄດ້ຮັບການຍຶດແຫນ້ນແລະສູນຍາກາດ impregnated ເພື່ອລັອກທຸກສິ່ງທຸກຢ່າງຢູ່ໃນສະຖານທີ່.

ຂະບວນການຜະລິດຫມໍ້ແປງແມ່ນ hinges ໃນຂັ້ນຕອນນີ້. ປັດໄຈການຈັດວາງ, ຄວາມຮາບພຽງຂອງພື້ນຜິວ, ຄວາມກົດດັນຂອງການຍຶດ - ພາດສິ່ງເຫຼົ່ານີ້, ແລະການສູນເສຍທີ່ບໍ່ມີການໂຫຼດຈະແລ່ນເກີນ spec.

ຂັ້ນ​ຕອນ​ທີ 2​: winding​

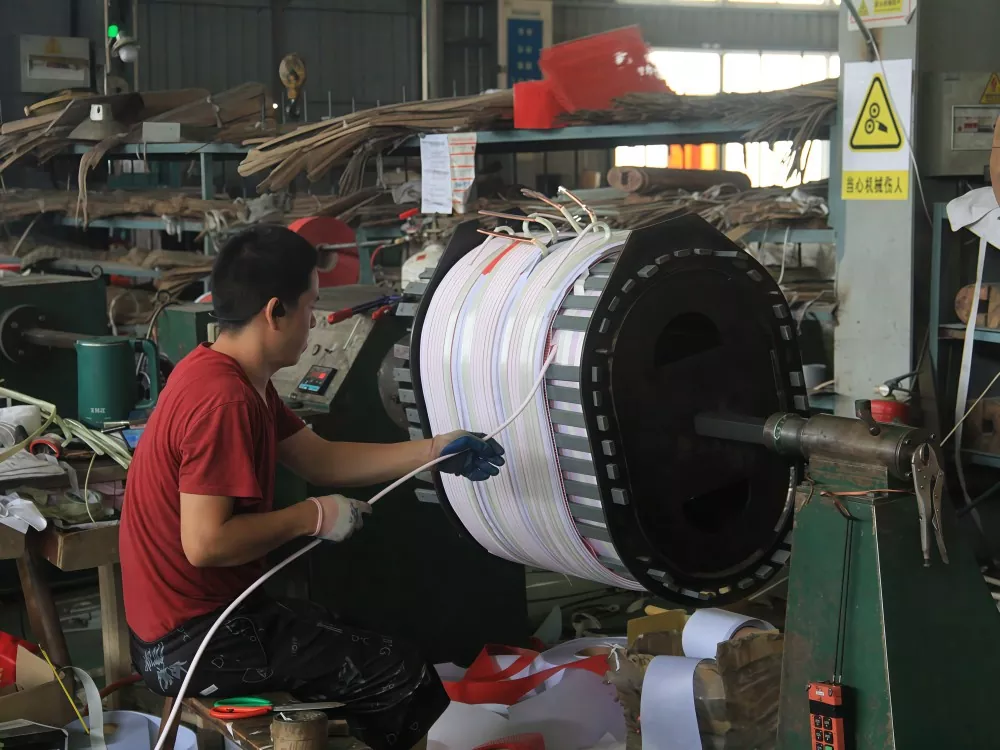

ນີ້ແມ່ນບ່ອນທີ່ມັນໄດ້ຮັບຄວາມສໍາຄັນ. ຮ້ານ winding ແລ່ນຢູ່ໃນອຸນຫະພູມທີ່ຄວບຄຸມແລະຄວາມຊຸ່ມຊື່ນ. ຜູ້ປະຕິບັດການນັ່ງຢູ່ເຄື່ອງຈັກ winding, ໃຫ້ອາຫານສາຍທອງແດງໃສ່ coil ອະດີດ, ຫັນໂດຍລ້ຽວ, ຮັກສາມັນແຫນ້ນແລະແຫນ້ນ.

ໝໍ້ແປງ 37.5 kva ຂອງ GUANGBIAN ໃຊ້ສາຍທອງແດງບໍລິສຸດ—ບໍ່ແມ່ນອາລູມີນຽມ. ພວກ​ເຮົາ​ຜະ​ລິດ​ສິ່ງ​ເຫຼົ່າ​ນີ້​ຢູ່​ໃນ​ສະ​ຖານ​ທີ່​ປະ​ເທດ​ຈີນ​ຂອງ​ພວກ​ເຮົາ​, ແລະ​ທຸກ​ລະ​ອຽດ​ກ່ຽວ​ກັບ​ການ​: ເຄື່ອງ​ວັດ​ສາຍ​, ຈໍາ​ນວນ​ຂອງ​ການ​ຫັນ​, ຮູບ​ແບບ​ຊັ້ນ​. ລົມພັດເກີນໄປ, ເຊືອກຂາດຄວາມແຮງກົນຈັກ. ລົມແຫນ້ນເກີນໄປ, ທ່ານຂັດ insulation.

ເມື່ອບາດແຜ, ທໍ່ຈະຜ່ານສູນຍາກາດ impregnation. Insulating varnish seeps ເຂົ້າ​ໄປ​ໃນ​ຊ່ອງ​ຫວ່າງ​ທຸກ​, locking ການ​ເຮັດ​ໃຫ້​ຢູ່​ໃນ​ສະ​ຖານ​ທີ່​ແລະ​ໃຫ້ winding ທັງ​ຄວາມ​ເຂັ້ມ​ແຂງ dielectric ແລະ dissipation ຄວາມ​ຮ້ອນ​ທີ່​ດີກ​ວ່າ​.

ຂັ້ນ​ຕອນ​ທີ 3​: ການ​ປະ​ກອບ​ຫຼັກ​ແລະ coil​

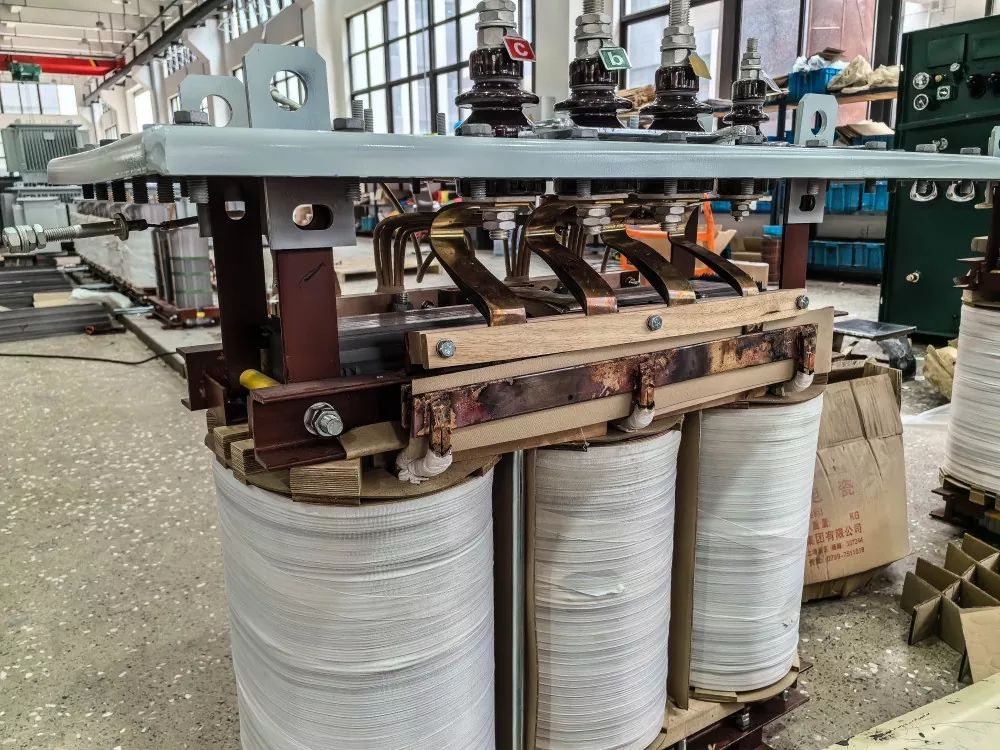

ທໍ່ບາດແຜເລື່ອນໃສ່ຂາຫຼັກ. spacers insulation ເຂົ້າໄປໃນ, leads ໄດ້ຮັບການເຊື່ອມຕໍ່, ແລະພາກສ່ວນການເຄື່ອນໄຫວທັງຫມົດເປັນຮູບຮ່າງ. ການເກັບກູ້ລະຫວ່າງ windings ຕ້ອງມີມາດຕະຖານ - ບໍ່ມີທາງລັດຢູ່ທີ່ນີ້.

ເມື່ອປະກອບແລ້ວ, ພາກສ່ວນທີ່ຫ້າວຫັນຈະຜ່ານການທົດສອບໂຮງງານຫັນປ່ຽນທັນທີ: ການທົດສອບຄວາມທົນທານຕໍ່ແຮງດັນແລະການວັດແທກຄວາມຕ້ານທານ DC. ສິ່ງໃດກໍ່ຕາມ, ເຖິງແມ່ນວ່າເລັກນ້ອຍ, ໄດ້ຖືກຈັບຢູ່ໃນຂັ້ນຕອນນີ້.

ຂັ້ນຕອນທີ 4: ການປະກອບຖັງ

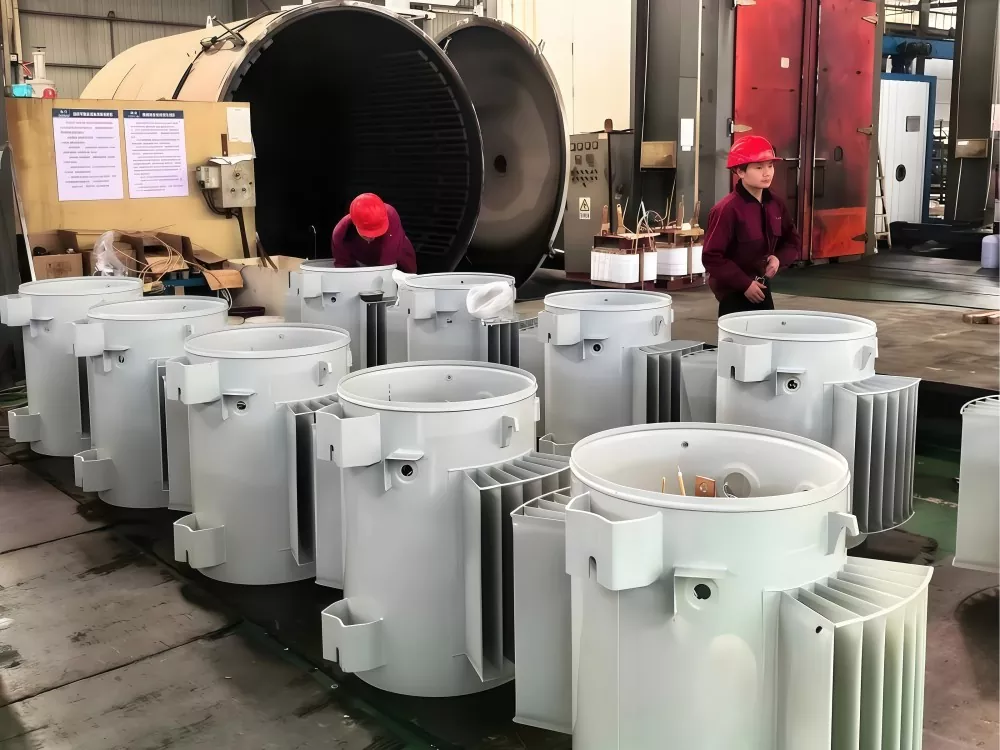

ພາກສ່ວນທີ່ຫ້າວຫັນຜ່ານການກວດສອບບໍ? ມັນໄດ້ຖືກຫຼຸດລົງເຂົ້າໄປໃນຖັງ. ຖັງແມ່ນເປືອກຂອງຫມໍ້ແປງ - ເຕັມໄປດ້ວຍນ້ໍາມັນ insulating ທີ່ເຮັດຫນ້າທີ່ສອງເທົ່າ: dielectric barrier ແລະ coolant.

ພວກເຮົາໃຊ້ນ້ໍາມັນ insulating ແຮ່ທາດຊັ້ນສູງຢູ່ GUANGBIAN. Dehydrated ແລະ degassed ກ່ອນທີ່ຈະເຂົ້າໄປໃນ. tank ຕົວຂອງມັນເອງແມ່ນ welded ການກໍ່ສ້າງ, ແລະທຸກ seam ການເຊື່ອມຈະໄດ້ຮັບການ X-ray ກວດກາ. ບໍ່ອະນຸຍາດໃຫ້ມີການຮົ່ວໄຫຼ.

ຂັ້ນຕອນທີ 5: ການທົດສອບສຸດທ້າຍ

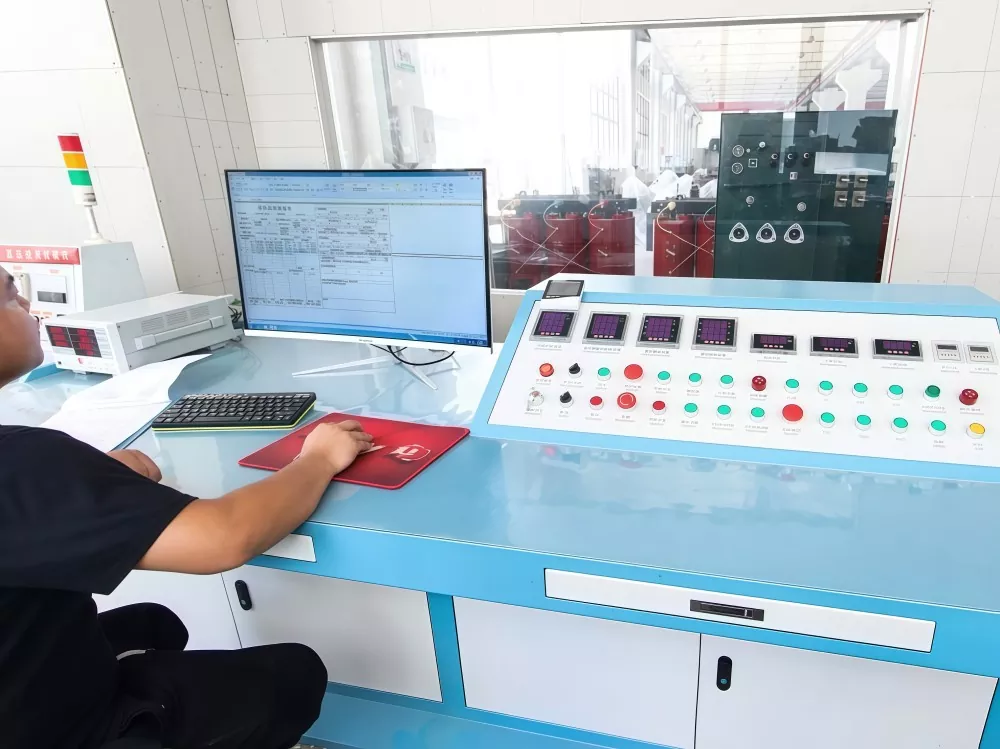

ກ່ອນທີ່ຫົວໜ່ວຍໃດຈະອອກຈາກໂຮງງານ, ມັນດໍາເນີນການທົດສອບຢ່າງຄົບຖ້ວນ:

ການທົດສອບບໍ່ມີການໂຫຼດ: ພວກເຮົາເປີດມັນໂດຍບໍ່ມີຫຍັງເຊື່ອມຕໍ່ຢູ່ຂ້າງສອງ. ການອ່ານໃນປະຈຸບັນແລະການສູນເສຍບອກພວກເຮົາວ່າແກນມີພຶດຕິກໍາຫຼືບໍ່. ໃນຫມໍ້ແປງທີ່ຕິດຕັ້ງດ້ວຍເສົາ 37.5 kva, ບໍ່ມີການສູນເສຍການໂຫຼດຕ້ອງເຂົ້າມາຢູ່ທີ່ ≤113W ຫຼືຕ່ໍາກວ່າ.

ການທົດສອບການໂຫຼດ: ເອົາການໂຫຼດທີ່ມີການຈັດອັນດັບເຕັມໃສ່ມັນແລະສັງເກດເບິ່ງຕົວເລກ. ການສູນເສຍການໂຫຼດແມ່ນຢູ່ທີ່ ≤413W, ແລະອຸນຫະພູມບໍ່ເກີນ 65 ອົງສາ C.

ທົນທານຕໍ່ການທົດສອບແຮງດັນ: 21kV ຢູ່ຄວາມຖີ່ຂອງພະລັງງານໃນ HV winding ສໍາລັບຫນຶ່ງນາທີເຕັມ. 10kV ຂ້າງ LV. ຖ້າ insulation ຖື, ພວກເຮົາກ້າວຕໍ່ໄປ.

ການທົດສອບແຮງດັນແຮງດັນ: A 60kV spike hits ປະຖົມ, 30kV hits ຮອງ. ອັນນີ້ບອກທ່ານວ່າ ໝໍ້ແປງລົມທອງແດງສາມາດຮັບມືກັບເຫດການຟ້າຜ່າໄດ້ຫຼືບໍ່.

ການ​ທົດ​ສອບ​ນ​້​ໍ​າ insulating​: ແຮງ​ດັນ​ການ​ແຍກ​, ເນື້ອ​ໃນ​ຄວາມ​ຊຸ່ມ​, ປັດ​ໄຈ dissipation — ແຕ່​ລະ​ຄົນ​ຕ້ອງ​ຜ່ານ​.

ທຸກໆການທົດສອບຈະແຈ້ງ? ຫຼັງຈາກນັ້ນ, ແລະພຽງແຕ່ຫຼັງຈາກນັ້ນ, ມັນໄດ້ຮັບປ້າຍຂອງໂຮງງານ.

ຂັ້ນຕອນທີ 6: ການຫຸ້ມຫໍ່ແລະການຂົນສົ່ງ

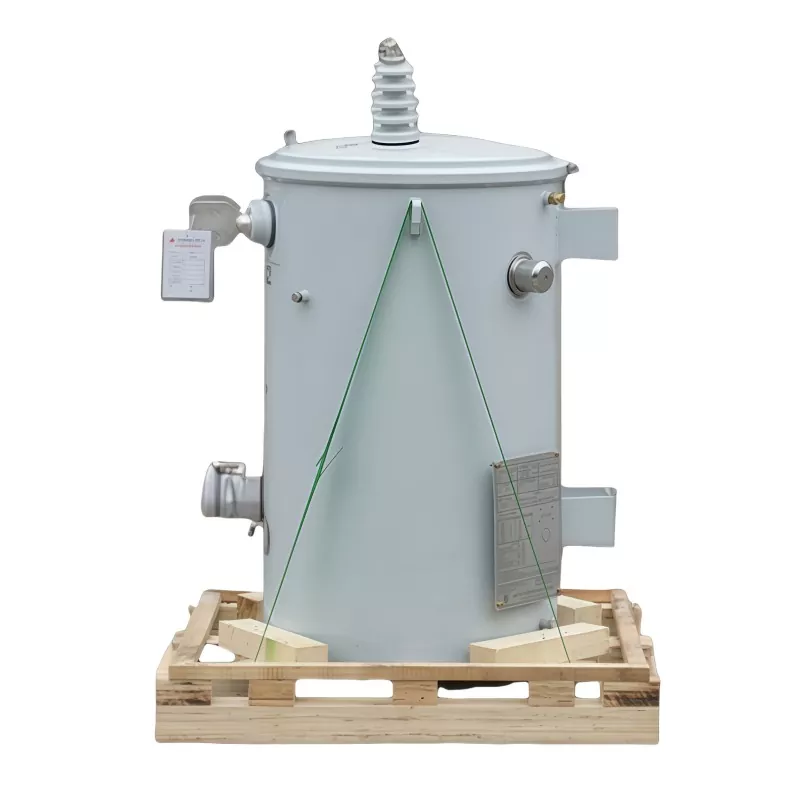

ຜ່ານ​ການ​ທົດ​ສອບ​ທັງ​ຫມົດ​? ຫມໍ້ແປງໄດ້ຮັບການປົກຫຸ້ມຂອງຄວາມຊຸ່ມຊື່ນ, ມັດໃສ່ພາເລດໄມ້, ແລະກຽມພ້ອມສໍາລັບການຈັດສົ່ງ. ທຸກໆຫົວໜ່ວຍ GUANGBIAN ມີໝາຍເລກປະຈຳເຄື່ອງທີ່ເປັນເອກະລັກ—ເຫັນໄດ້ຢູ່ໃນປ້າຍຊື່ ແລະຖານ. ຕິດ​ຕາມ​ຈໍາ​ນວນ​ນັ້ນ​, ແລະ​ທ່ານ​ຈະ​ຊອກ​ຫາ​ວັນ​ທີ​ຜະ​ລິດ​, ການ​ບັນ​ທຶກ​ການ​ທົດ​ສອບ​, ເຖິງ​ແມ່ນ​ວ່າ batch ຂອງ​ວັດ​ຖຸ​ດິບ​ໄດ້​ເຂົ້າ​ໄປ​ໃນ​ມັນ​.

ໃນປັດຈຸບັນທ່ານໄດ້ຮັບຮູບພາບ. ໝໍ້ແປງໄຟ 37.5KVA ບໍ່ແມ່ນພຽງແຕ່ໂລຫະ ແລະສາຍທີ່ໂຍນເຂົ້າກັນເທົ່ານັ້ນ. ຂະບວນການຜະລິດຫມໍ້ແປງໄຟຟ້າປະກອບດ້ວຍເຄື່ອງຫັດຖະກໍາທີ່ແທ້ຈິງແລະຄົນທີ່ແທ້ຈິງເອົາໃຈໃສ່ໃນທຸກຂັ້ນຕອນ. ລາຄາເປັນເລື່ອງສໍາຄັນ, ແຕ່ຄວາມສາມາດໃນການຜະລິດແລະການຄວບຄຸມຄຸນນະພາບແມ່ນສໍາຄັນກວ່າ.

ເປັນ​ຫຍັງ​ຈຶ່ງ​ຕ້ອງ​ໃຊ້ Pole-Mounted Transformer?

ເມື່ອປຽບທຽບກັບໝໍ້ແປງທີ່ຕິດຢູ່ພື້ນດິນ, ໝໍ້ແປງທີ່ຕິດຢູ່ກັບເສົາມີຂໍ້ດີຫຼາຍຢ່າງ:

ການຕິດຕັ້ງປະຢັດພື້ນທີ່

ຕິດຕັ້ງຢູ່ໃນເສົາໄຟຟ້າ, ກໍາຈັດຄວາມຕ້ອງການພື້ນທີ່ຫນ້າດິນຫຼືຫ້ອງຫມໍ້ແປງທີ່ອຸທິດຕົນ.

ຄ່າໃຊ້ຈ່າຍພື້ນຖານໂຄງລ່າງຕ່ໍາ

ຫຼຸດຜ່ອນຄ່າໃຊ້ຈ່າຍໃນການກໍ່ສ້າງໂດຍການຫຼີກລ່ຽງຄວາມຕ້ອງການສໍາລັບພື້ນຖານ, enclosures, ຫຼືວຽກງານໂຍທາເພີ່ມເຕີມ.

ປະສິດທິພາບສໍາລັບການແຈກຢາຍຊົນນະບົດ

ເໝາະສົມຫຼາຍສຳລັບເຂດຊົນນະບົດ ແລະເຂດຫ່າງໄກສອກຫຼີກ ທີ່ເຄືອຂ່າຍການແຈກຢາຍເກີນຫົວແມ່ນໃຊ້ທົ່ວໄປ.

ການເຂົ້າເຖິງການດູແລງ່າຍ

ຕິດຕັ້ງຢູ່ໃນຄວາມສູງທີ່ສະດວກສໍາລັບການກວດກາ, ບໍາລຸງຮັກສາ, ແລະການທົດແທນ, ຫຼຸດຜ່ອນການ downtime.

ປັບປຸງຄວາມປອດໄພ

ການຕິດຕັ້ງທີ່ສູງຊ່ວຍຫຼຸດຜ່ອນຄວາມສ່ຽງຕໍ່ການຕິດຕໍ່ໂດຍບັງເອີນ, ການລ່ວງລະເມີດ, ແລະຄວາມເສຍຫາຍຕໍ່ສິ່ງແວດລ້ອມ.

ການດໍາເນີນງານກາງແຈ້ງທີ່ເຊື່ອຖືໄດ້

ອອກແບບມາດ້ວຍຄຸນສົມບັດທີ່ທົນທານຕໍ່ສະພາບອາກາດ ແລະ ທົນທານຕໍ່ການກັດກ່ອນເພື່ອປະສິດທິພາບກາງແຈ້ງໃນໄລຍະຍາວ.

ທີ່ສົມບູນແບບສໍາລັບເຄືອຂ່າຍພະລັງງານເກີນ

ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນລະບົບການແຈກຢາຍເກີນຫົວເປັນການແກ້ໄຂພະລັງງານທີ່ມີປະສິດທິພາບແລະປະຫຍັດຄ່າໃຊ້ຈ່າຍ.

ຕ້ອງການເບິ່ງມັນສໍາລັບຕົວທ່ານເອງ? GUANGBIAN ຜະລິດຢູ່ໂຮງງານຈີນຂອງພວກເຮົາ, ແລະພວກເຮົາຍິນດີຕ້ອນຮັບການໄປຢ້ຽມຢາມໂຮງງານ. ຕິດຕໍ່ເພື່ອຈັດຕາຕະລາງການທ່ອງທ່ຽວ.
