150KVA Dry Type Isolation Transformer

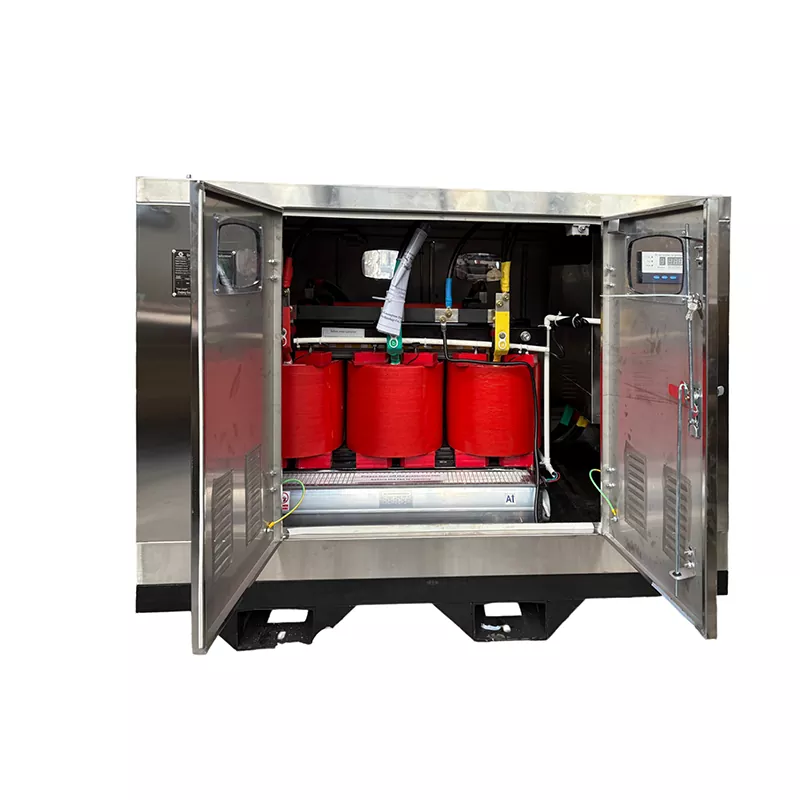

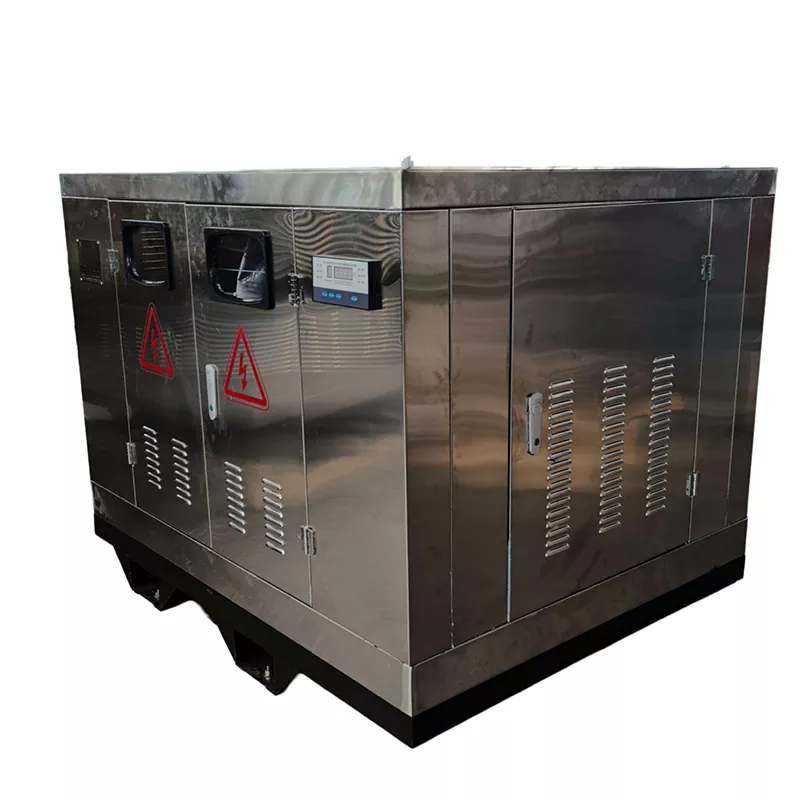

GUANGBIAN ຜະລິດ 150KVA Dry Type Isolation Transformer ສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ຕ້ອງການການແຍກໄຟຟ້າແລະການກະຈາຍແຮງດັນຕ່ໍາ. ຫນ່ວຍງານທີ່ສະແດງຢູ່ນີ້ຖືກສ້າງຂຶ້ນສໍາລັບໂຄງການກໍ່ສ້າງໃນ Saudi Arabia ແລະຖືກຕັ້ງຄ່າດ້ວຍຕົວຫຸ້ມສະແຕນເລດ, ການປ້ອງກັນ IP43, ລົມທອງແດງເຕັມ, ການເຊື່ອມຕໍ່ Delta-Star (Δ-Y), ການລະບາຍຄວາມຮ້ອນຂອງພັດລົມອັດຕະໂນມັດ, ແລະສອງ MCCBs ເພີ່ມເຕີມ.

ດ້ານແຮງດັນຕໍ່າໃຫ້ 400V ສາມເຟດແລະ 230V ໄລຍະດຽວ. ນີ້ອະນຸຍາດໃຫ້ອຸປະກອນການກໍ່ສ້າງສາມເຟດແລະການໂຫຼດ auxiliary ໄລຍະດຽວໄດ້ຮັບການສະຫນອງຈາກຫມໍ້ແປງດຽວກັນ, ຂຶ້ນກັບການຄິດໄລ່ການໂຫຼດຂອງສະຖານທີ່ແລະການອອກແບບການແຜ່ກະຈາຍໄຟຟ້າ.

ການຕັ້ງຄ່າສໍາລັບການໂຫຼດ 400V ແລະ 230V

ການສະຫນອງສາມເຟດ 400V ສາມາດນໍາໃຊ້ໄດ້ສໍາລັບອຸປະກອນເຊັ່ນ: ລົດເຄນ, ເຄື່ອງປະສົມຄອນກີດ, ເຄື່ອງເຊື່ອມ, ປັ໊ມ, ແລະເຄື່ອງຈັກສາມເຟດອື່ນໆ. ການສະຫນອງ 230V ແມ່ນເຫມາະສົມສໍາລັບການເຮັດໃຫ້ມີແສງ, ອຸປະກອນຫ້ອງການ, ເຄື່ອງມືພົກພາ, ເຄື່ອງປັບອາກາດ, ແລະການໂຫຼດໄລຍະດຽວອື່ນໆ.

ສໍາລັບສະຖານທີ່ກໍ່ສ້າງ, ການນໍາໃຊ້ຫມໍ້ແປງຫນຶ່ງສໍາລັບການໂຫຼດທັງສອງປະເພດສາມາດເຮັດໃຫ້ການຈັດການການແຈກຢາຍງ່າຍຂຶ້ນ. ຢ່າງໃດກໍຕາມ, ການຈັດອັນດັບ 150 kVA, ບໍ່ໄດ້ຫມາຍຄວາມວ່າທຸກໆການໂຫຼດທີ່ເຊື່ອມຕໍ່ສາມາດເຮັດວຽກພ້ອມໆກັນດ້ວຍພະລັງງານ nameplate ເຕັມ. ການເລືອກຫມໍ້ແປງຄວນພິຈາລະນາຄວາມຕ້ອງການສູງສຸດຂອງເວັບໄຊທ໌, ມໍເຕີເລີ່ມຕົ້ນໃນປະຈຸບັນ, ປັດໄຈການໂຫຼດ, ປັດໃຈພະລັງງານ, ແລະການປະສົມປະສານທີ່ຄາດວ່າຈະມີການໂຫຼດ.

ໝໍ້ແປງໃຊ້ສາຍລົມທອງແດງເຕັມ. ທອງແດງມີຄວາມຕ້ານທານໄຟຟ້າຕ່ໍາກວ່າອາລູມິນຽມ, ດັ່ງນັ້ນການສູນເສຍ conductor ສາມາດຄວບຄຸມໄດ້ໂດຍຜ່ານຂະຫນາດ conductor ທີ່ເຫມາະສົມແລະການອອກແບບ winding. ສໍາລັບການຕິດຕັ້ງໃນສະພາບອາກາດຮ້ອນ, ອຸປະກອນການ winding ແມ່ນພຽງແຕ່ສ່ວນຫນຶ່ງຂອງການອອກແບບຄວາມຮ້ອນ; ອຸນຫະພູມອາກາດລ້ອມຮອບ, ລະບົບສນວນ, ການລະບາຍອາກາດ, ການໂຫຼດ, ແລະວິທີການເຮັດຄວາມເຢັນຍັງຕ້ອງໄດ້ຮັບການພິຈາລະນາ.

ການເຊື່ອມຕໍ່ Delta-Star (Δ-Y) ແມ່ນໃຊ້ສໍາລັບ windings ຕົ້ນຕໍແລະຮອງ. ດ້ານແຮງດັນຕໍ່າທີ່ເຊື່ອມຕໍ່ Star-connected ສະຫນອງຈຸດທີ່ເປັນກາງສໍາລັບການສະຫນອງ 230V ໄລຍະດຽວ, ໃນຂະນະທີ່ Delta winding ສະຫນອງເສັ້ນທາງສໍາລັບ triplen ປະຈຸບັນປະສົມກົມກຽວໃນການໄຫຼວຽນພາຍໃນ winding ໄດ້. ການຈັດວາງພື້ນດິນທີ່ເປັນກາງຄວນປະຕິບັດຕາມການອອກແບບໄຟຟ້າຂອງໂຄງການ ແລະ ຄວາມຕ້ອງການທ້ອງຖິ່ນທີ່ກ່ຽວຂ້ອງ.

ຄວາມເຢັນແລະການປິດລ້ອມ

ເຊັນເຊີອຸນຫະພູມຖືກນໍາໃຊ້ເພື່ອຕິດຕາມກວດກາອຸນຫະພູມ winding. ເມື່ອຮອດອຸນຫະພູມທີ່ຕັ້ງໄວ້ແລ້ວ, ພັດລົມລະບາຍຄວາມຮ້ອນອັດຕະໂນມັດເລີ່ມເພີ່ມການກະຈາຍຄວາມຮ້ອນ. ນີ້ແມ່ນເປັນປະໂຫຍດສໍາລັບການຕິດຕັ້ງບ່ອນທີ່ການໂຫຼດມີການປ່ຽນແປງໃນລະຫວ່າງການປະຕິບັດງານຫຼືບ່ອນທີ່ອຸນຫະພູມສະພາບແວດລ້ອມແມ່ນຂ້ອນຂ້າງສູງ.

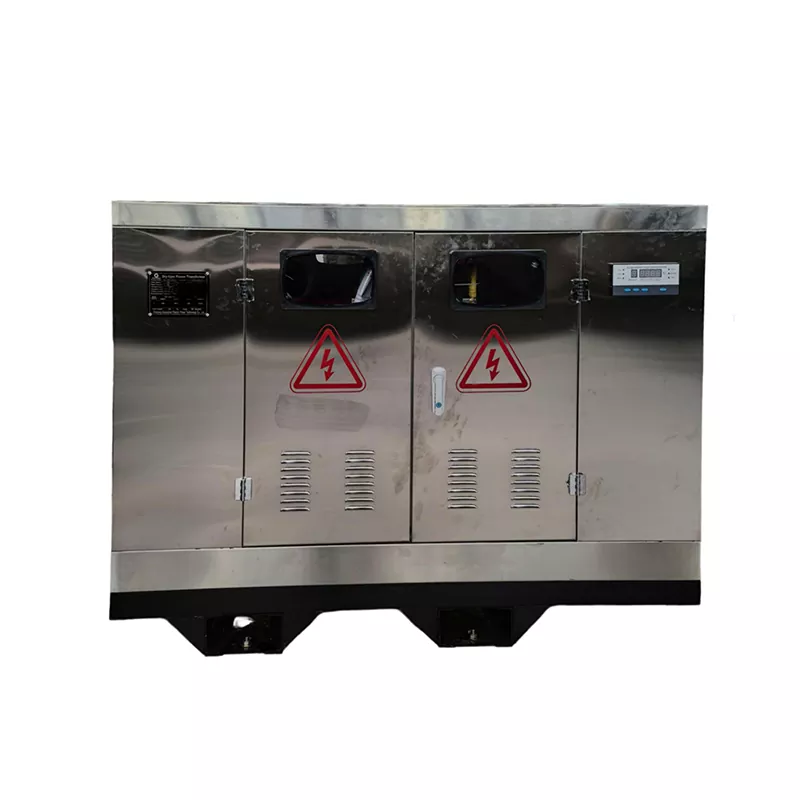

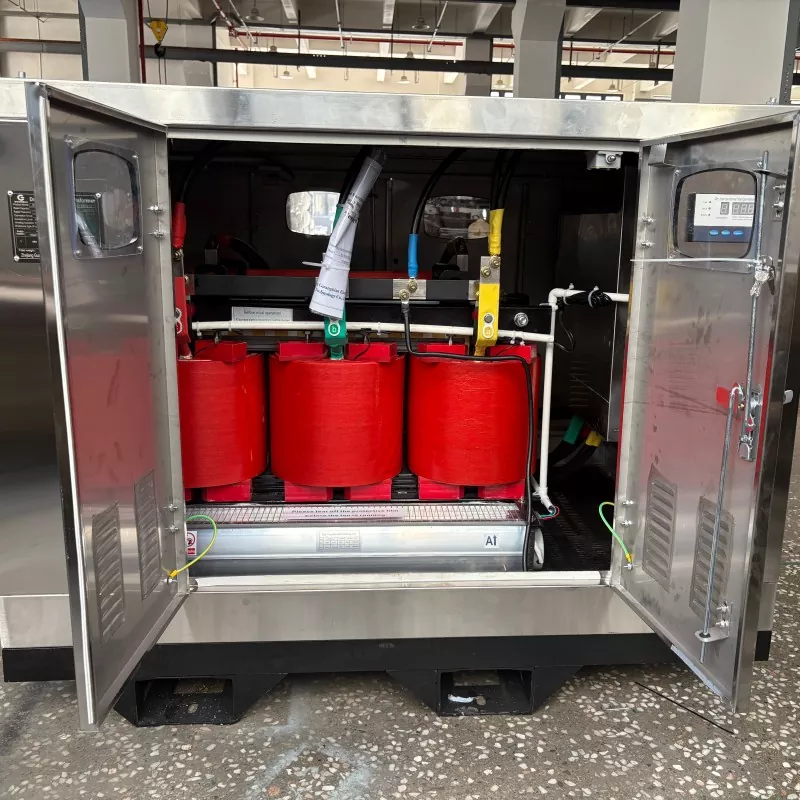

ຝາປິດແມ່ນເຮັດຈາກສະແຕນເລດແລະມີລະດັບ IP43. ອີງຕາມ IEC 60529, ຕົວເລກທໍາອິດຂອງ IP43 ຊີ້ໃຫ້ເຫັນເຖິງການປົກປ້ອງຂອງແຂງຂອງຕ່າງປະເທດທີ່ມີຂະຫນາດໃຫຍ່ກວ່າ 1 ມມ, ໃນຂະນະທີ່ຕົວເລກທີສອງຊີ້ໃຫ້ເຫັນເຖິງການປ້ອງກັນການສີດນ້ໍາພາຍໃຕ້ເງື່ອນໄຂທີ່ລະບຸໄວ້ສໍາລັບ IPX3. ການຈັດອັນດັບໃຫ້ການປົກປ້ອງສະພາບແວດລ້ອມການຕິດຕັ້ງທີ່ຕັ້ງໄວ້ແຕ່ບໍ່ຄວນຖືກຕີຄວາມຫນາແຫນ້ນຂອງຝຸ່ນຫຼືກັນນ້ໍາ.

ສໍາລັບສະຖານທີ່ກໍ່ສ້າງພາຍນອກຫຼືບາງສ່ວນ, ການຕິດຕັ້ງຄວນໃຫ້ການປົກປ້ອງທີ່ເຫມາະສົມຈາກຝົນຕົກຫນັກໂດຍກົງ, ນ້ໍາຢືນ, ການສະສົມຂອງຂີ້ຝຸ່ນຫຼາຍເກີນໄປ, ແລະເງື່ອນໄຂອື່ນໆທີ່ຢູ່ນອກລະດັບການປົກປ້ອງທີ່ກໍານົດໄວ້.

ລາຍລະອຽດດ້ານວິຊາການແລະການຄັດເລືອກໂຄງການ

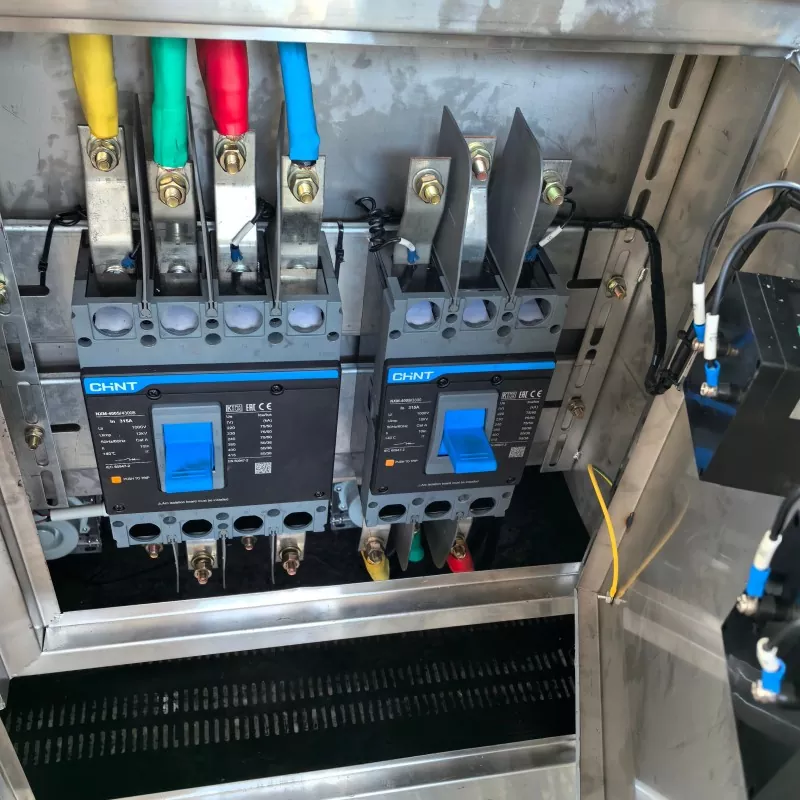

ສອງ MCCBs ເພີ່ມເຕີມໃຫ້ການປົກປ້ອງວົງຈອນລົງລຸ່ມແຍກຕ່າງຫາກແລະການໂດດດ່ຽວ. ການຈັດອັນດັບຂອງພວກມັນຄວນຈະຖືກເລືອກໂດຍອີງຕາມອຸປະກອນທີ່ເຊື່ອມຕໍ່, ຂະຫນາດຂອງສາຍເຄເບີ້ນ, ຄາດວ່າປະຈຸບັນ, ແລະຄວາມຕ້ອງການການປະສານງານດ້ານການປົກປ້ອງ. ພວກເຂົາມີປະໂຫຍດໂດຍສະເພາະທີ່ກຸ່ມທີ່ແຕກຕ່າງກັນຂອງການໂຫຼດການກໍ່ສ້າງຈໍາເປັນຕ້ອງເຊື່ອມຕໍ່ກັບເຄື່ອງຫັນປ່ຽນ.

ກ່ອນທີ່ຈະຜະລິດ, ແຮງດັນວັດສະດຸປ້ອນທີ່ຕ້ອງການ, ແຮງດັນຜົນຜະລິດ, ຄວາມຖີ່, ການຕັ້ງຄ່າໄລຍະ, ປະເພດຂອງການໂຫຼດ, ອຸນຫະພູມອາກາດລ້ອມຮອບ, ຄວາມຕ້ອງການ enclosure, ການຈັດວາງດິນ, ແລະມາດຕະຖານໄຟຟ້າທີ່ໃຊ້ໄດ້ຄວນໄດ້ຮັບການຢືນຢັນ. ຄວນລະບຸອຸປະກອນທີ່ຂັບເຄື່ອນດ້ວຍມໍເຕີເຊັ່ນກັນ ເພາະວ່າກະແສໄຟຟ້າເລີ່ມຕົ້ນສາມາດສົ່ງຜົນກະທົບຕໍ່ການປັບຂະໜາດຂອງໝໍ້ແປງໄດ້ ເຖິງແມ່ນວ່າການໂຫຼດປົກກະຕິຈະຢູ່ພາຍໃນ 150 kVA.

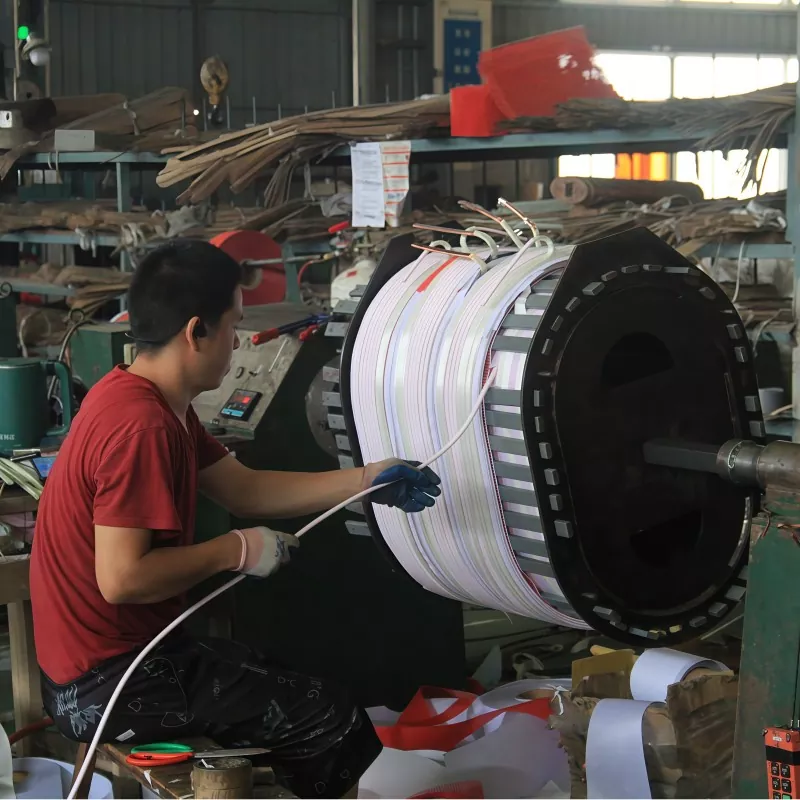

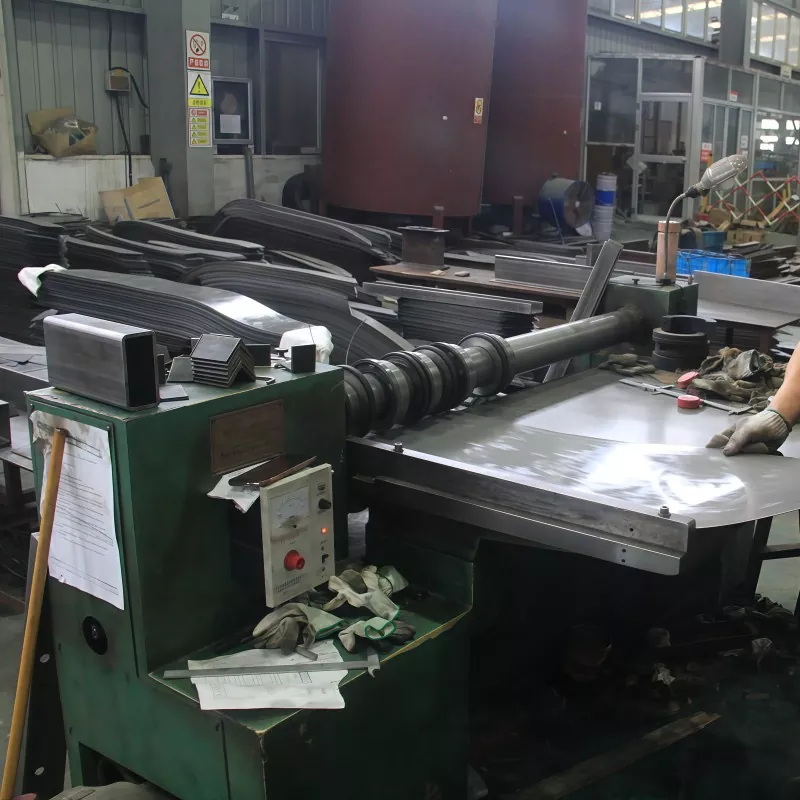

ການຜະລິດ, ການທົດສອບແລະການປັບແຕ່ງ

GUANGBIAN ຜະລິດ 150KVA Dry Type Isolation Transformer ຕາມສະເປັກໄຟຟ້າຂອງແຕ່ລະໂຄງການ. ສໍາລັບການຕັ້ງຄ່ານີ້, ຄວາມຕ້ອງການຕົ້ນຕໍປະກອບມີຄວາມອາດສາມາດ 150 kVA, ການແຜ່ກະຈາຍຂັ້ນສອງ 400V / 230V, windings ທອງແດງ, ການເຊື່ອມຕໍ່ Delta-Star, enclosure IP43, ພັດລົມອັດຕະໂນມັດ, ແລະ MCCBs ເພີ່ມເຕີມ.

ຂໍ້ມູນຈໍາເພາະອື່ນໆສາມາດປ່ຽນແປງໄດ້ເມື່ອຕ້ອງການ, ລວມທັງແຮງດັນຂາເຂົ້າແລະຂາອອກ, ຄວາມຖີ່, ການຈັດວາງ winding, ການອອກແບບ enclosure, ວິທີການເຮັດຄວາມເຢັນ, ແລະການຕັ້ງຄ່າການປ້ອງກັນ. ການອອກແບບສຸດທ້າຍແມ່ນອີງໃສ່ລະບົບໄຟຟ້າແລະເງື່ອນໄຂການຕິດຕັ້ງແທນທີ່ຈະໃຊ້ການຕັ້ງຄ່າດຽວກັນສໍາລັບທຸກໆໂຄງການ.

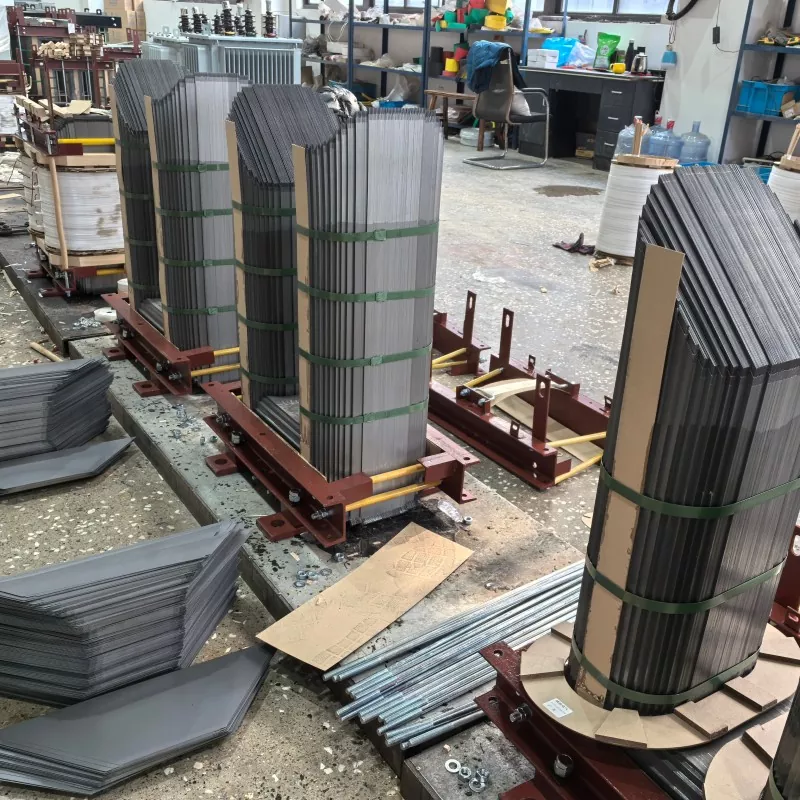

ການ​ທົດ​ສອບ​ໂຮງ​ງານ​ຜະ​ລິດ​ແມ່ນ​ປະ​ຕິ​ບັດ​ຕາມ​ສະ​ເພາະ​ດ້ານ​ວິ​ຊາ​ການ​ທີ່​ໄດ້​ຕົກ​ລົງ​ແລະ​ມາດ​ຕະ​ຖານ​ທີ່​ໃຊ້​ໄດ້​. ບັນທຶກການທົດສອບແລະການກວດກາຂອງພາກສ່ວນທີສາມສາມາດຈັດລຽງຕາມຄວາມຕ້ອງການຂອງໂຄງການ.

FAQ

ແຮງດັນຜົນຜະລິດຂອງຫມໍ້ແປງນີ້ແມ່ນຫຍັງ?

ການຕັ້ງຄ່ານີ້ໃຫ້ຜົນຜະລິດ 400V ສາມເຟດແລະ 230V ໄລຍະດຽວ. ການປະສົມປະສານແຮງດັນອື່ນໆສາມາດຜະລິດໄດ້ຕາມຄວາມຕ້ອງການຂອງໂຄງການ.

ການໂຫຼດ 400V ແລະ 230V ສາມາດສະຫນອງໂດຍຫມໍ້ແປງດຽວກັນບໍ?

ແມ່ນແລ້ວ. ການເຊື່ອມຕໍ່ Delta-Star ສະຫນອງການສະຫນອງຂັ້ນສອງສາມເຟດແລະຈຸດທີ່ເປັນກາງສໍາລັບການແຈກຢາຍໄລຍະດຽວ. ການໂຫຼດທີ່ເຊື່ອມຕໍ່ຕ້ອງໄດ້ຮັບການແຈກຢາຍຢ່າງຖືກຕ້ອງແລະຍັງຄົງຢູ່ໃນຄວາມອາດສາມາດຈັດອັນດັບຂອງຫມໍ້ແປງ.

ພັດລົມເຢັນຄວບຄຸມແນວໃດ?

ເຊັນເຊີອຸນຫະພູມ winding ຕິດຕາມກວດກາອຸນຫະພູມປະຕິບັດງານ. ເມື່ອຮອດອຸນຫະພູມທີ່ຕັ້ງໄວ້ແລ້ວ, ລະບົບຄວບຄຸມຈະເລີ່ມພັດລົມເຢັນ. ອຸນຫະພູມການຄວບຄຸມແມ່ນຖືກກໍານົດຕາມການອອກແບບຄວາມຮ້ອນຂອງຫມໍ້ແປງ.

IP43 ໝາຍ ຄວາມວ່າແນວໃດ?

IP43 ສະແດງເຖິງການປ້ອງກັນຂອງແຂງຈາກຕ່າງປະເທດທີ່ມີຂະຫນາດໃຫຍ່ກວ່າ 1 ມມແລະປ້ອງກັນການສີດນ້ໍາພາຍໃຕ້ເງື່ອນໄຂການທົດສອບ IPX3. ມັນບໍ່ແມ່ນຝາປິດກັນຝຸ່ນ ຫຼືກັນນໍ້າໄດ້ຢ່າງເຕັມສ່ວນ.

150 kVA ເຫມາະສົມກັບສະຖານທີ່ກໍ່ສ້າງບໍ?

ມັນຂຶ້ນກັບການໂຫຼດຕົວຈິງ. ການຄິດໄລ່ຄວນປະກອບມີກະແສໄຟຟ້າປົກກະຕິເຊັ່ນດຽວກັນກັບການເລີ່ມຕົ້ນຂອງມໍເຕີ, ການໂຫຼດການເຊື່ອມ, ການດໍາເນີນງານພ້ອມໆກັນ, ແລະການໂຫຼດສູງສຸດຊົ່ວຄາວອື່ນໆ. ຄວາມອາດສາມາດຂອງຫມໍ້ແປງຄວນໄດ້ຮັບການຢືນຢັນຈາກຕາຕະລາງການໂຫຼດຂອງໂຄງການແທນທີ່ຈະເປັນຈໍານວນເຄື່ອງຈັກທີ່ເຊື່ອມຕໍ່ຢ່າງດຽວ.

ໝໍ້ແປງສາມາດເຮັດຕາມສະເປັກອື່ນໄດ້ບໍ?

ແມ່ນແລ້ວ. ແຮງດັນ input ແລະ output, ຄວາມຖີ່, ການຕັ້ງຄ່າການເຊື່ອມຕໍ່, enclosure, ຄວາມເຢັນ, ແລະຄວາມຕ້ອງການປ້ອງກັນສາມາດໄດ້ຮັບການກໍານົດຕາມໂຄງການ. ຂໍ້ກໍານົດດ້ານໄຟຟ້າທີ່ສົມບູນຄວນໄດ້ຮັບການຢືນຢັນກ່ອນການຜະລິດ.
