ໝໍ້ແປງໄຟຟ້າ 100KVA 20KV ສາມເຟດນໍ້າມັນ

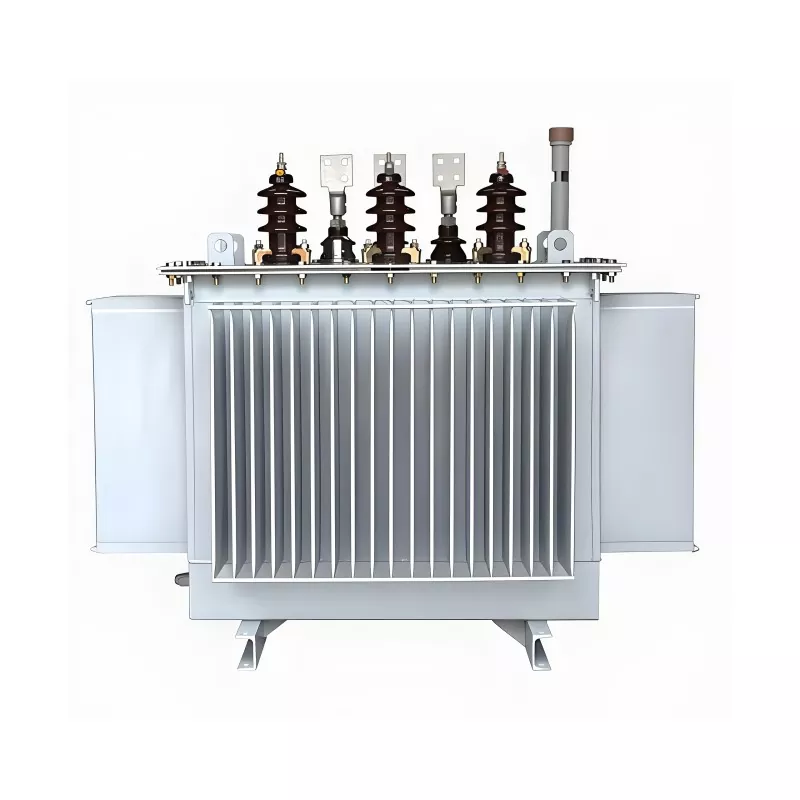

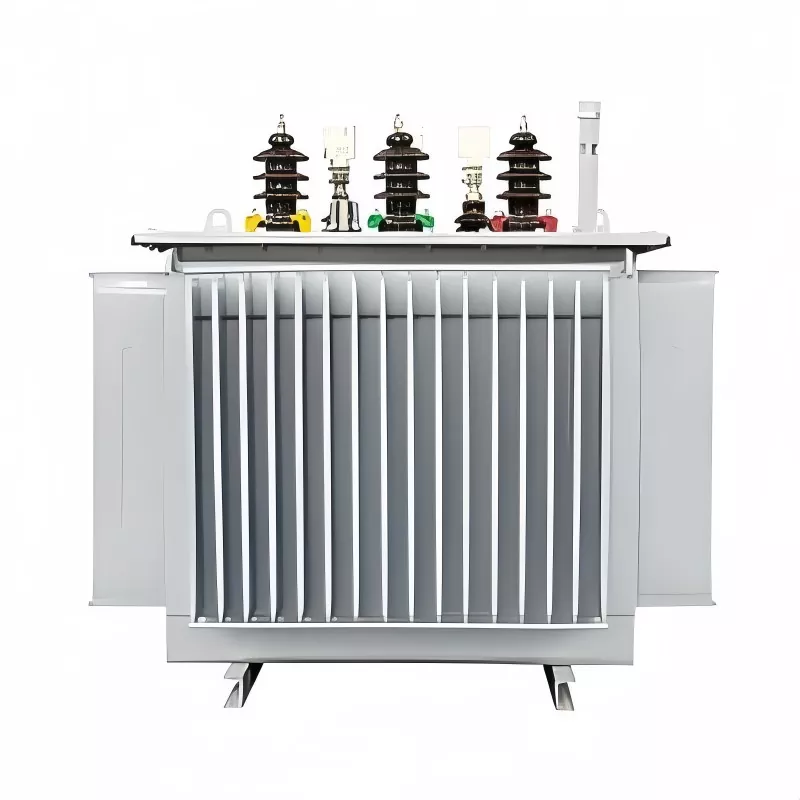

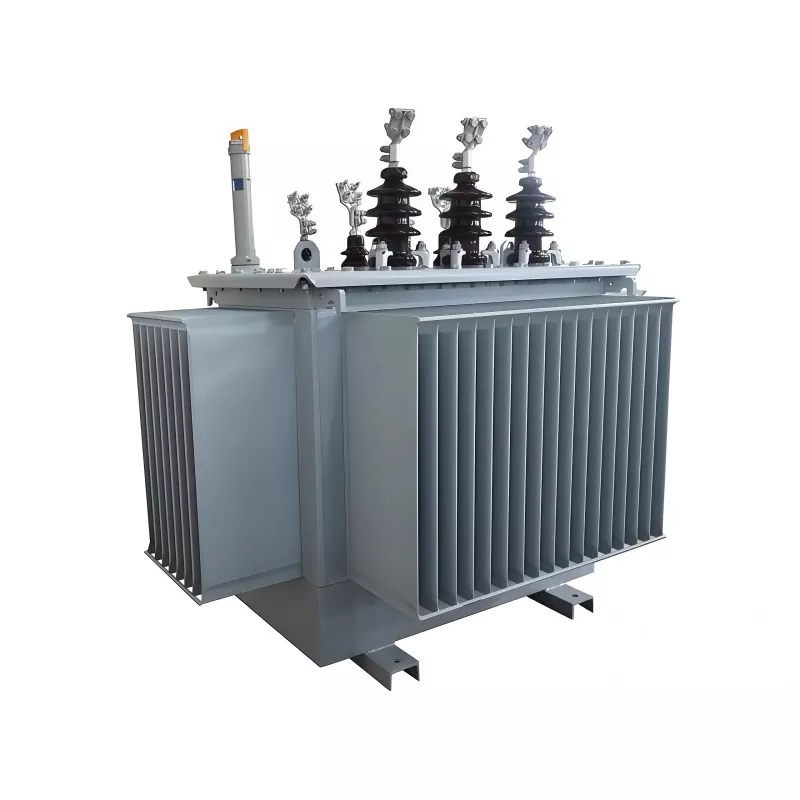

ນີ້ 100KVA 20KV ຫມໍ້ແປງນ້ໍາມັນສາມເຟດ, ຜະລິດໃນປະເທດຈີນໂດຍ GUANGBIAN, ໂດດເດັ່ນເນື່ອງຈາກກຸ່ມເຊື່ອມຕໍ່ Yzn5 ຂອງມັນ. ມັນເປັນການຕັ້ງຄ່າການເຊື່ອມຕໍ່ທີ່ winding ແຮງດັນສູງ adopts ການເຊື່ອມຕໍ່ດາວ (ການເຊື່ອມຕໍ່ Y), winding ແຮງດັນຕ່ໍາໃຊ້ການເຊື່ອມຕໍ່ zigzag (ມາຈາກການເຊື່ອມຕໍ່ delta), ຈຸດທີ່ເປັນກາງຢູ່ດ້ານແຮງດັນຕ່ໍາໄດ້ຖືກແຕ້ມອອກ, ແລະການພົວພັນໄລຍະລະຫວ່າງ windings ແຮງດັນສູງແລະຕ່ໍາແມ່ນກໍານົດໂດຍໃຊ້ "ວິທີການໂມງ".

ເຄື່ອງຫັນເປັນສາມເຟດນີ້ຖືກນໍາໃຊ້ໂດຍລູກຄ້າຂອງພວກເຮົາໃນກອງປະຊຸມເຄື່ອງມືເຄື່ອງຈັກທີ່ມີຄວາມແມ່ນຍໍາທີ່ຕ້ອງການຄຸນນະພາບການສະຫນອງພະລັງງານສູງ, ໃຫ້ບໍລິການເພື່ອຫຼຸດຜ່ອນຄວາມລົ້ມເຫຼວຂອງອຸປະກອນທີ່ເກີດຈາກການແຊກແຊງປະສົມກົມກຽວ.

ມັນໄດ້ຖືກຕິດຕັ້ງທົ່ວໄປໃນ:

ລະບົບກະຈາຍພະລັງງານອຸດສາຫະກໍາ

ໂຄງການໄຟຟ້າຊົນນະບົດ

ສະຖານີຍ່ອຍຂະໜາດນ້ອຍ

ພື້ນຖານໂຄງລ່າງ ແລະ ສະຖານທີ່ກໍ່ສ້າງ

ເຄືອ​ຂ່າຍ​ພະ​ລັງ​ງານ​ການ​ຄ້າ​ແລະ​ປະ​ໂຫຍດ​

ເມື່ອປຽບທຽບກັບໝໍ້ແປງໄຟແບບແຫ້ງ, ໝໍ້ແປງທີ່ມີນ້ຳມັນໃຫ້ປະສິດທິພາບຄວາມເຢັນທີ່ດີຂຶ້ນ ແລະຄວາມຕ້ານທານການໂຫຼດເກີນທີ່ສູງກວ່າ, ເຮັດໃຫ້ພວກມັນເໝາະສຳລັບການນຳໃຊ້ນອກ ແລະ ທີ່ໃຊ້ວຽກໜັກຫຼາຍ.

ຄຸນນະສົມບັດທີ່ສໍາຄັນ & ຂໍ້ໄດ້ປຽບ

1. ການປະຕິບັດທີ່ຫມັ້ນຄົງໃນລະບົບແຮງດັນກາງ 20KV

ຖືກອອກແບບມາສໍາລັບເຄືອຂ່າຍການແຈກຢາຍ 20KV, ຮັບປະກັນການປ່ຽນແຮງດັນທີ່ຫມັ້ນຄົງແລະການດໍາເນີນງານທີ່ຫນ້າເຊື່ອຖືເຖິງແມ່ນວ່າພາຍໃຕ້ເງື່ອນໄຂຕາຂ່າຍໄຟຟ້າທີ່ມີການປ່ຽນແປງ. ມັນປັບປຸງຄວາມຫມັ້ນຄົງຂອງລະບົບພະລັງງານໂດຍລວມແລະການປົກປ້ອງອຸປະກອນ.

2. ປະສິດທິພາບສູງທີ່ມີການສູນເສຍພະລັງງານຕ່ໍາ

ການອອກແບບແກນແລະ winding ທີ່ດີທີ່ສຸດຊ່ວຍຫຼຸດຜ່ອນການສູນເສຍການໂຫຼດແລະການໂຫຼດ, ຫຼຸດຜ່ອນການບໍລິໂພກພະລັງງານໃນໄລຍະຍາວແລະຄ່າໃຊ້ຈ່າຍໃນການດໍາເນີນງານ.

3. Oil-Immersed Cooling ສໍາລັບການລະບາຍຄວາມຮ້ອນທີ່ເຂັ້ມແຂງ

ລະບົບເຮັດຄວາມເຢັນດ້ວຍນ້ໍາມັນ ONAN ຮັບປະກັນການກໍາຈັດຄວາມຮ້ອນທີ່ມີປະສິດທິພາບ, ສະຫນັບສະຫນູນການດໍາເນີນງານເຕັມທີ່ຢ່າງຕໍ່ເນື່ອງແລະການຍືດອາຍຸຂອງ insulation.

4. ການໂຫຼດເກີນສູງ ແລະ ຄວາມແຮງຂອງວົງຈອນສັ້ນ

ສ້າງຂຶ້ນສໍາລັບສະພາບແວດລ້ອມອຸດສາຫະກໍາ, ມັນທົນທານຕໍ່ແຮງດັນຂອງການເລີ່ມຕົ້ນຂອງມໍເຕີແລະຄວາມກົດດັນຂອງວົງຈອນສັ້ນ, ຮັບປະກັນການດໍາເນີນງານທີ່ປອດໄພແລະຫມັ້ນຄົງພາຍໃຕ້ເງື່ອນໄຂການໂຫຼດຫນັກ.

5. ໂຄງປະກອບການກະທັດລັດ, ການຕິດຕັ້ງງ່າຍ

ການອອກແບບທີ່ປະຫຍັດພື້ນທີ່ດ້ວຍການຕິດຕັ້ງແບບງ່າຍດາຍແລະຄວາມຕ້ອງການບໍາລຸງຮັກສາຕ່ໍາ, ເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບທັງສອງໂຄງການກະຈາຍພະລັງງານໃຫມ່ແລະ retrofit.

ຕົວກໍານົດການຜະລິດຕະພັນ

ຄວາມຕ້ອງການສະພາບແວດລ້ອມການດໍາເນີນງານ

1. ຊ່ວງອຸນຫະພູມ

◦ ປະຕິບັດການມາດຕະຖານ: -25℃ ~ 45℃

◦ ອຸນຫະພູມອາກາດລ້ອມຮອບຈະບໍ່ເກີນ 40 ℃ ສໍາລັບການເຮັດວຽກຢ່າງຕໍ່ເນື່ອງໃນໄລຍະຍາວ (ເພື່ອຮັບປະກັນຄວາມເຢັນຂອງ ONAN ປະສິດທິພາບ).

2. ຄວາມຊຸ່ມຊື່ນພີ່ນ້ອງ

◦ ສູງສຸດ 95% (ທີ່ 25 ℃ ອຸນ​ຫະ​ພູມ​ລ້ອມ​ຮອບ​)

3. ລະດັບຄວາມສູງ

◦ ການປັບຕົວມາດຕະຖານ: ≤1000m ເໜືອລະດັບນໍ້າທະເລ

◦ ການປັບແຕ່ງລະດັບຄວາມສູງ: ≤3000m (ມີ insulation ປັບປຸງ ແລະລະບາຍຄວາມຮ້ອນໃຫ້ເໝາະສົມ, ທາງເລືອກ).

4. ສະຖານທີ່ຕິດຕັ້ງ

◦ ພາຍໃນ ຫຼື ກາງແຈ້ງ (ການຕິດຕັ້ງນອກຕ້ອງໃຊ້ເກຣດປ້ອງກັນ IP23, ທາງເລືອກ; ມາດຕະຖານໃນລົ່ມ IP20).

- ຢູ່​ໃຫ້​ຫ່າງ​ໄກ​ຈາກ​ການ​ຕິດ​ໄຟ​, ລະ​ເບີດ​, ທາດ​ອາຍ​ຜິດ​ກັດ​ແລະ​ແຫຼ່ງ​ຂີ້​ຝຸ່ນ​.

◦ ບໍ່ມີການສັ່ນສະເທືອນຮຸນແຮງ (ການເລັ່ງການສັ່ນສະເທືອນ ≤0.1g) ຫຼືຜົນກະທົບທາງກົນຈັກ.

5. ສະພາບລະບາຍອາກາດ

◦ ພື້ນທີ່ລະບາຍອາກາດທີ່ພຽງພໍ: ≥0.5m ຮອບໝໍ້ແປງເພື່ອການໄຫຼວຽນຂອງອາກາດຕາມທຳມະຊາດ (ສຳຄັນສຳລັບ ONAN cooling).

◦ ຫຼີກລ້ຽງສະຖານທີ່ປິດລ້ອມທີ່ບໍ່ມີການໄຫຼຂອງອາກາດເພື່ອປ້ອງກັນຄວາມຮ້ອນເກີນ.

6. ສະພາບແວດລ້ອມຂອງຕາຂ່າຍໄຟຟ້າ

◦ ຄວາມເຂົ້າກັນໄດ້ຂອງຄວາມຖີ່: 50Hz / 60Hz ປັບຄວາມຖີ່ຄູ່ໄດ້.

◦ ຄວາມຜັນຜວນຂອງແຮງດັນ: ≤±5% ຂອງແຮງດັນປ້ອນຂໍ້ມູນ (20KV) ເພື່ອຮັບປະກັນການເຮັດວຽກທີ່ໝັ້ນຄົງ.

ມັນ​ແກ້​ໄຂ​ບັນ​ຫາ​ຫຍັງ​?

ໃນລະບົບການແຜ່ກະຈາຍພະລັງງານທີ່ແທ້ຈິງ, ຄວາມລົ້ມເຫຼວຂອງອຸປະກອນມັກຈະເກີດຈາກແຮງດັນທີ່ບໍ່ຫມັ້ນຄົງ, ແຮງດັນເກີນ, ແລະການສະສົມຄວາມຮ້ອນ.

ຫມໍ້​ໄຟ​ນີ້​ໄດ້​ຖືກ​ອອກ​ແບບ​ເພື່ອ​ແກ້​ໄຂ​:

●ຄວາມບໍ່ສະຖຽນລະພາບຂອງແຮງດັນໃນເຄືອຂ່າຍແຮງດັນກາງ 20KV

● ຜົນກະທົບຕໍ່ການເລີ່ມຕົ້ນຂອງມໍເຕີເລື້ອຍໆໃນລະບົບອຸດສາຫະກໍາ

● ບັນຫາຄວາມຮ້ອນເກີນໃນລະຫວ່າງການເຮັດວຽກຢ່າງຕໍ່ເນື່ອງ

● ການສູນເສຍພະລັງງານໃນການກະຈາຍພະລັງງານໃນໄລຍະຍາວ

● ການປະຕິບັດທີ່ບໍ່ຫນ້າເຊື່ອຖືໃນສະພາບແວດລ້ອມກາງແຈ້ງທີ່ຮຸນແຮງ

ໂດຍການແກ້ໄຂບັນຫາລະດັບລະບົບເຫຼົ່ານີ້, ມັນຮັບປະກັນການສະຫນອງພະລັງງານທີ່ຫມັ້ນຄົງແລະມີປະສິດທິພາບໃນຄໍາຮ້ອງສະຫມັກທີ່ຕ້ອງການ.

ໂຮງງານຂອງພວກເຮົາ

ໂຮງງານຜະລິດແຜ່ນໂລຫະ

ກອງ​ປະ​ຊຸມ foil winding​

ກອງ​ປະ​ຊຸມ winding​

ກອງປະຊຸມເຕົາອົບລົມ

ກອງປະຊຸມການປະກອບເຄື່ອງຫັນ

ກອງປະຊຸມຄະນະກໍາມະການຫັນເປັນ

ເປັນຫຍັງຕ້ອງເລືອກ Oil Immersed Transformer?

ເມື່ອປຽບທຽບກັບໝໍ້ແປງໄຟແບບແຫ້ງ, ໝໍ້ແປງທີ່ມີນ້ຳມັນໃຫ້:

● ປະສິດທິພາບການລະບາຍຄວາມຮ້ອນທີ່ດີກວ່າ

● ຄວາມອາດສາມາດ overload ສູງຂຶ້ນ

● ອາຍຸການໃຊ້ງານທີ່ຍາວນານ

● ປະສິດທິພາບທີ່ໝັ້ນຄົງກວ່າພາຍໃຕ້ການໂຫຼດໜັກ

ສໍາລັບລະບົບການຈໍາຫນ່າຍ 20KV, ການອອກແບບທີ່ມີນ້ໍາມັນແມ່ນມັກຈະເປັນການແກ້ໄຂທີ່ຕ້ອງການສໍາລັບການນໍາໃຊ້ນອກແລະອຸດສາຫະກໍາ.

ການຄວບຄຸມຄຸນນະພາບ & ການຮັບປະກັນການຜະລິດ

ແຕ່ລະຫມໍ້ແປງແມ່ນຜະລິດພາຍໃຕ້ຂັ້ນຕອນການຄວບຄຸມຄຸນນະພາບທີ່ເຄັ່ງຄັດເພື່ອຮັບປະກັນການປະຕິບັດທີ່ຫມັ້ນຄົງແລະປະຕິບັດຕາມຄວາມປອດໄພ.

ການ​ທົດ​ສອບ​ປະ​ກອບ​ມີ​:

● ການທົດສອບປະສິດທິພາບໄຟຟ້າຕາມປົກກະຕິ

● ການທົດສອບຄວາມຕ້ານທານຂອງສນວນ

● ການທົດສອບການເພີ່ມອຸນຫະພູມ

● ການທົດສອບການສູນເສຍການໂຫຼດ ແລະບໍ່ມີການໂຫຼດ

● ວົງຈອນສັ້ນທົນທານຕໍ່ການປະເມີນຜົນ

ການຜະລິດປະຕິບັດຕາມມາດຕະຖານສາກົນເພື່ອຮັບປະກັນຄວາມຫນ້າເຊື່ອຖືໃນຕະຫຼາດໂລກ.

ການບໍາລຸງຮັກສາ & ຊີວິດການບໍລິການ

100KVA 20KV Three Phase Oil Immersed Transformer ຖືກອອກແບບມາສໍາລັບຄວາມຕ້ອງການບໍາລຸງຮັກສາຕ່ໍາ. ດ້ວຍການຕິດຕັ້ງທີ່ເຫມາະສົມແລະການກວດກາແຕ່ລະໄລຍະ, ຊີວິດການບໍລິການສາມາດເກີນ 20-25 ປີ.

ການ​ດູ​ແລ​ທີ່​ແນະ​ນໍາ​ປະ​ກອບ​ມີ​:

● ການກວດກາສະພາບນໍ້າມັນເປັນປົກກະຕິ

● ການກວດສອບການເຊື່ອມຕໍ່ຢູ່ປາຍຍອດ

● ການຕິດຕາມອຸນຫະພູມ

● ການເຮັດຄວາມສະອາດອົງປະກອບພາຍນອກ

FAQ

1. ຫມໍ້ແປງນີ້ສາມາດເຮັດວຽກຢ່າງຕໍ່ເນື່ອງເປັນເວລາ 24 ຊົ່ວໂມງບໍ?

ແມ່ນແລ້ວ, ມັນຖືກອອກແບບມາສໍາລັບການດໍາເນີນງານຢ່າງຕໍ່ເນື່ອງພາຍໃຕ້ເງື່ອນໄຂການໂຫຼດທີ່ມີການຈັດອັນດັບ.

2. ໝໍ້ແປງໄຟ 100KVA ເໝາະສຳລັບການຕິດຕັ້ງນອກບໍ?

ແມ່ນແລ້ວ, ໝໍ້ແປງທີ່ມີນ້ຳມັນ ເໝາະສຳລັບສະພາບແວດລ້ອມທັງພາຍໃນ ແລະ ພາຍນອກ.

3. ແຮງດັນສາມາດປັບແຕ່ງໄດ້ບໍ?

ແມ່ນແລ້ວ, ແຮງດັນຂັ້ນຕົ້ນ ແລະ ມັດທະຍົມສາມາດປັບແຕ່ງໄດ້ຕາມຄວາມຕ້ອງການຂອງໂຄງການ.

4. ປະໂຫຍດຕົ້ນຕໍຂອງຄວາມເຂົ້າກັນໄດ້ຂອງລະບົບ 20KV ແມ່ນຫຍັງ?

ມັນອະນຸຍາດໃຫ້ການເຊື່ອມໂຍງທີ່ຫມັ້ນຄົງເຂົ້າໄປໃນເຄືອຂ່າຍການແຈກຢາຍແຮງດັນກາງທີ່ມີການສູນເສຍການສົ່ງຕໍ່ຫຼຸດລົງ.

100KVA 20KV Three Phase Oil Immersed Transformer ເປັນການແກ້ໄຂທີ່ເຊື່ອຖືໄດ້ແລະປະສິດທິພາບສໍາລັບລະບົບການກະຈາຍພະລັງງານແຮງດັນປານກາງ. ດ້ວຍຄວາມສາມາດໃນການໂຫຼດເກີນທີ່ແຂງແຮງ, ການອອກແບບການສູນເສຍພະລັງງານຕໍ່າ, ແລະໂຄງສ້າງຄວາມເຢັນທີ່ມີນ້ໍາມັນທີ່ທົນທານຕໍ່, ມັນສະຫນອງການປະຕິບັດໃນໄລຍະຍາວທີ່ຫມັ້ນຄົງສໍາລັບການນໍາໃຊ້ອຸດສາຫະກໍາແລະຜົນປະໂຫຍດທົ່ວໂລກ.
